卡霸：旋转油桶夹 35D-YTJ-22A
品牌：卡霸
产品详情

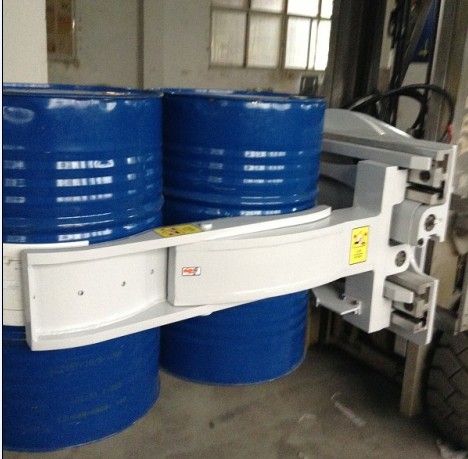

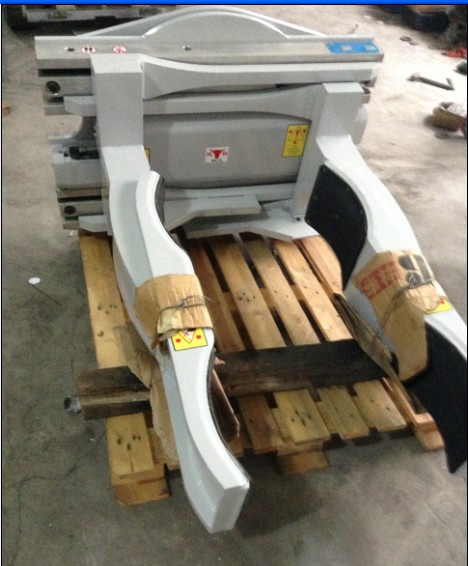

产品图片
功能和应用
可使叉车一次性同时搬运两个或四个桶，能确保运输过程中的货物得到安全可靠的夹持,显著提高搬运效率，广泛用于桶装货物的搬运堆垛作业，如油料、石化及食品等行业。
结构特点
性能优越的滑动支承具有超长的使用寿命
正反馈式油路设计优化了夹臂速度，同时降低能耗
良好的视野，使用安全可靠
可同时夹持两个或四个油桶
特殊材质的橡胶垫块，经久耐用
蓝色区域的型号为中国最通用的产品，可优先选择
|
承载能力@载荷中心（kg@mm） |
型号 |
安装等级 |
安装角度 |
张臂范围O(mm) |
框架宽度 C （mm） |
钩距E（mm） |
总高H（mm） |
垂直重心VCG(mm) |
自重（kg） |
失载距ET（mm） |
水平重心HCG|(mm) |
|
2桶侧移式 |
|||||||||||
|
1400@500 |
X25D-YTJ-1A |
Ⅱ |
0° |
395-1545 |
940 |
890 |
645 |
210 |
285 |
145 |
100 |
|
1400@500 |
25D-YTJ-1A |
Ⅱ |
0° |
485-1600 |
865 |
760 |
620 |
210 |
270 |
140 |
107 |
|
1900@500 |
35D-YTJ-1A |
Ⅱ |
0° |
520-1750 |
940 |
760 |
620 |
210 |
295 |
145 |
104 |
|
2桶旋转式 |
|||||||||||
|
1900@500 |
35D-YTJ-21A |
Ⅱ |
0° |
520-1750 |
940 |
815 |
775 |
410 |
522 |
241 |
140 |
|
1900@500 |
35DYTJ-21F |
Ⅱ |
4° |
520-1750 |
940 |
815 |
775 |
410 |
522 |
216 |
114 |
|
4桶侧移式 |
|||||||||||
|
1400@500 |
X25D-YTJ-2A |
Ⅱ |
0° |
335-1480 |
940 |
890 |
645 |
210 |
385 |
147 |
290 |
|
1400@500 |
25D-YTJ-2A |
Ⅱ |
0° |
420-1150 |
865 |
760 |
620 |
210 |
370 |
142 |
312 |
|
1900@500 |
35D-YTJ-2A |
Ⅱ |
0° |
460-1690 |
940 |
890 |
645 |
210 |
395 |
174 |
295 |
|
4桶旋转式 |
|||||||||||
|
1900@500 |
35D-YTJ-22A |
Ⅱ |
0° |
460-1690 |
940 |
815 |
775 |
335 |
613 |
239 |
277 |
|
1900@500 |
35D-YTJ-22F |
Ⅱ |
4° |
460-1690 |
940 |
815 |
775 |
335 |
613 |
213 |
251 |
注：
1、实际的叉车/属具综合承载能力请从叉车厂方获得;
2、非侧移式油桶夹叉车需求增加1组附加油路，侧移式，旋转式桶夹要求叉车增加2组附加油路
3张臂范围是指桶夹夹板弧度内侧间距
4 2桶式桶夹可搬运1桶或2桶。
5 4桶式桶夹可搬运1，2桶或4桶。
6适合搬运55加仑（美制，205公升）的标准桶。
7 对于非旋转型桶夹，可提供单臂可动控制式。
8 推荐配四档调压阀式，
*请洽卡霸销售代表
