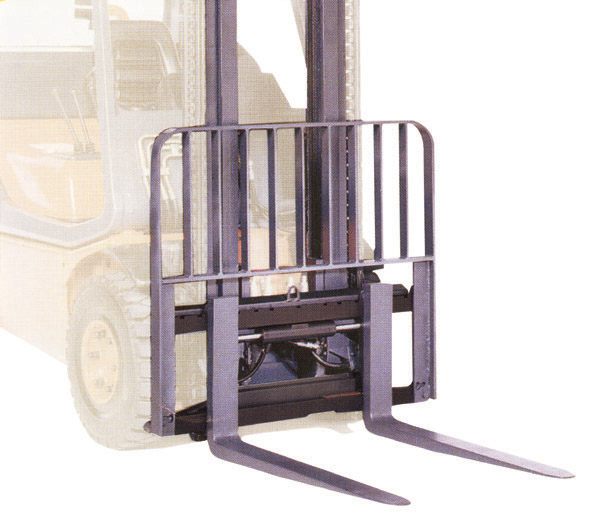

产品图片
功能和应用
侧移器是安装在叉车中最常见的属具,侧移器允许货叉上的货物左右横向侧移各100mm或150mm,便利货物的插取和堆垛,大大提高了叉车的灵活性和搬运效率,适用于叉车搬运和堆垛的各种工作场合。
结构特点
*优良的视野:将油缸和挂架合成一个整体部件,占用更少的空间,大大提高了侧移器的视野。
*快速便利的安装:安装无需再焊接和钻孔等。直接将侧移器挂装在叉车货叉架上。
*均匀的侧移速度:采用双头活塞杆油缸,使得侧移器左右侧移速度更均匀。
*高压油缸:在250Bar系统压力作用下能正常工作,无需另外配置减压阀。
*长寿命的上滑动支承:采用铸铜上滑动支承,在正常保养下更耐磨,强度和韧性更高,寿命更长。
Catalog Order NO 型号 |
Capacity 承载能力 (kg) |
Mounting Class 安装等级 |
Carriage Width 货叉架宽度 A(mm) |
Min. Truck Carriage Width 叉车最小货叉架 宽度(mm) |
Total SideShift 侧移总量 (mm) |
Weight 自重 (kg) |
Effective Thickness 失载距 LL(mm) |
Horizontal Center of Gravity 水平重心 CGH(mm) |
Vertical Center of Gravity 垂直重心 CGV(mm) |
|
6SSS25-A001 |
2500 |
Ⅱ |
1040 |
895 |
205 |
60 |
62 |
28 |
240 |
|
6SSS25-A002 |
2500 |
Ⅱ |
970 |
895 |
205 |
56 |
62 |
28 |
240 |
|
6SSS25-A003 |
2500 |
Ⅱ |
1000 |
895 |
205 |
58 |
62 |
28 |
240 |
|
6SSS45-B001 |
4500 |
Ⅲ |
1100 |
930 |
205 |
142 |
76 |
41 |
300 |
|
6SSS45-B002 |
4500 |
Ⅲ |
1300 |
1215 |
205 |
160 |
76 |
41 |
300 |
|
6SSS45-B003 |
4500 |
Ⅲ |
1200 |
1015 |
205 |
150 |
76 |
41 |
300 |
|
6SSS70-C001 |
7000 |
Ⅳ |
1530 |
1220 |
305 |
203 |
84 |
43 |
400 |
|
6SSS70-C002 |
7000 |
Ⅳ |
2400 |
2085 |
305 |
268 |
84 |
43 |
400 |
| |
| |
注: Notes: |
1)侧移器承载能力是载荷中心为600mm时的设计值,实际的叉车/属具综合承载能力请从叉车厂方获得。 2)要求叉车增加一组附加油路。 3)可根据不同厂家叉车货叉架宽度及挡货架安装螺孔要求,提供相应匹配的侧移器。 4)正常供货不含挡货架。 | |
|
流量及压力要求 |
Hydraulic Flow & Pressure |
|
Catalog Order NO 型号 |
Min. Hydraulic Flow 最小流量 |
Recommended Hydraulic Flow 推荐流量 |
Max. Hydraulic Flow 最大流量 |
Max Hydraulic Pressure 最大压力 |
|
6SSS25 |
5LPM |
10LPM |
15LPM |
250Bar |
|
|
|
|
|
6SSS45 |
5LPM |
15LPM |
20LPM |
250Bar |
|
|
|
|
|
6SSS70 |
5LPM |
25LPM |
45LPM |
250Bar | | |
