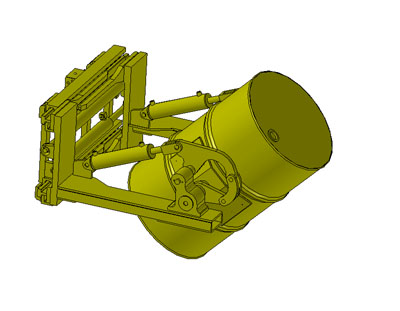

安特威尔:倾翻桶夹

品牌:安特威尔

  • 安特威尔叉车属具(厦门)有限公司

    普通商家
  • 经营模式:叉车配件制造商
  • 地区:中国福建省厦门市
  • 地址:中国 福建 厦门市 集美区 安仁大道1701号

产品详情

产品图片

功能和应用
   倾翻桶夹可安全高效向前倾倒油桶内的液体;配置不同的夹具,可搬运和倾倒不同容器的货物。
结构特点
    * 采用全钢结构整体框架,强度高,可满足用户高强度作业需要。
    * 夹臂运动采用自润滑滑动支承,安装牢固可靠,寿命长。。
    * 机构铰接处,采用镶嵌有固体润滑剂的高力黄铜合金衬套, 硬度比一般铜套高一倍! 充分延长了衬套的寿命! 因其有自润滑功能, 勿需定期加注润滑脂就能保护销轴不磨损, 从而避免因为衬套的快速磨损而造成销轴的断裂故障。
    * 优化的结构布局确保了良好的视野。
    * 采用T形滑动副,强度高,受力均匀,寿命长。
    * 采用小块橡胶垫结构,在夹臂局部区域橡胶垫磨损后,只需更换局部橡胶垫,勿需更换全部橡胶垫,经济实用。
Catalog
Order NO
型号
Capacity/
Load Center
承载能力/
载荷中心
(kg)/(mm)
Opening Range
张臂范围
Mounting Class
安装等级
Arm Height
臂高A
(mm)
Frame Width
框架宽度
D
(mm)
Overall Height
总高E
(mm)
Vertical Center
of Gravity
垂直重心
CGV(mm)
Weight
自重
(kg)
Effective
Thickness
失载距
LL
(mm))
Horizontal
Center of
Gravity
水平重心
CGH(mm)
6TDB10-A001 400/800 340-1400 2 220 850 580 272 300 125 102
6TDB15-A001 600/800 350-1500 2 220 940 580 272 325 135 98
6TDB20-A001 700/800 350-1700 2 220 940 580 272 420 135 282

注:
Notes:

1)承载能力是在额定载荷中心的设计值,实际的叉车/属具综合承载能力请从叉车制造商获取。
2)要求叉车增加2组附加油路。
3)可根据客户特殊工况要求,提供相应匹配产品。
流量及压力要求 Hydraulic Flow & Pressure
Catalog Order NO
型号
Min. Hydraulic Flow
最小流量
Recommended Hydraulic Flow
推荐流量
Max. Hydraulic Flow
最大流量
Max. Hydraulic Pressure
最大压力
6TDB10 15 LPM 25 LPM 25 LPM 160 Bar
6TDB15 15 LPM 25 LPM 25 LPM 160 Bar
6TDB20 15 LPM 25 LPM 25 LPM 160 Bar

选择件:
Options:

夹持塑料桶的大耳桶夹。
