功能和应用

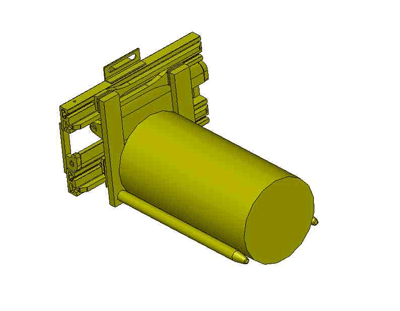

    圆杆夹可安全高效的搬运各种水平放置的圆柱形物体，如：纸卷、地毯卷、石柱或钢卷等货物。适用于造纸、化纤、车间、港口等行业的无托盘搬运和堆垛作业。
结构特点
    * 用全钢结构整体框架，强度高，可满足用户高强度作业需要。
    * 自润滑滑动支撑安装牢固可靠，寿命长。
    * 可选择独立的滑移机构，保证在任何夹持尺寸，均有左右各100mm的侧移量，便于作业。
    * 优化的结构布局确保了良好的视野。
    * 采用T形滑动副，强度高受力均匀，寿命长。

Catalog Order NO 型号	Capacity/ Load Center 承载能力/载荷中心 (kg)/(mm)	Opening Range 张臂范围 (mm)	Type 类型	Mounting Class 安装等级	Arm length 杆长A (mm)	Arm Dimention 杆径B (mm)	Capacity 单杆杆尖承载能力 (kg)	Frame Width 框架宽度 D(mm)	Overall Height 总高 (mm)	Vertical Center of Gravity 垂直重心 CGV(mm)	Weight 自重 (kg)	Effective Thickness 失载距 LL(mm)	Horizontal Center of Gravity 水平重心 CGH(mm)

6BAB10-A001	1000/500	160-1340	非侧移式	2	1000	80	250	1040	680	268	200	102	115

6BAS10-A001	1000/500	160-1340	侧移式	2	1000	80	250	1040	700	268	215	115	112

6BAB10-A002	1000/500	160-1340	非侧移式	2	1200	80	200	1040	680	268	205	102	108

6BAS10-A002	1000/500	160-1340	侧移式	2	1200	80	200	1040	700	268	220	115	105

6BAB15-A001	1500/500	240-1490	非侧移式	2	1000	80	375	1040	680	272	340	125	280

6BAS15-A001	1500/500	240-1490	侧移式	2	1000	80	375	1040	700	272	360	148	278

6BAB15-A002	1500/500	240-1490	非侧移式	2	1200	80	310	1040	680	272	360	125	278

6BAS15-A002	1500/500	240-1490	侧移式	2	1200	80	310	1040	700	272	380	148	275

6BAB20-A/B001	2000/500	195-1475	非侧移式	2/3	1000	80	500	1040	680	265	370	134	340

6BAS20-A/B001	2000/500	195-1475	侧移式	2/3	1000	80	500	1040	700	265	390	158	337

6BAB20-A/B002	2000/500	195-1475	非侧移式	2/3	1200	80	410	1040	680	265	390	134	335

6BAS20-A/B002	2000/500	195-1475	侧移式	2/3	1200	80	410	1040	700	265	410	158	332

6BAB25-B001	2500/500	320-1750	非侧移式	3	1000	80	625	1140	790	245	440	141	335

6BAS25-B001	2500/500	320-1750	侧移式	3	1000	80	625	1140	885	245	460	168	330

6BAB25-B002	2500/500	320-1750	非侧移式	3	1200	80	520	1140	790	245	460	141	330

6BAS25-B002	2500/500	320-1750	侧移式	3	1200	80	520	1140	885	245	480	158	326

6BAB25-B003	2500/500	320-1750	非侧移式	3	1500	80	410	1140	790	245	480	141	310

6BAS25-B003	2500/500	320-1750	侧移式	3	1500	80	410	1140	885	245	500	168	306

6BAB30-B001	3000/500	320-1750	非侧移式	3	1000	80	750	1140	790	242	490	145	308

6BAS30-B001	3000/500	320-1750	侧移式	3	1000	80	750	1140	885	242	510	172	304

6BAB30-B002	3000/500	320-1750	非侧移式	3	1200	80	625	1140	790	242	510	145	309
6BAS30-B002	3000/500	320-1750	侧移式	3	1200	80	625	1140	885	242	530	172	306

6BAB30-B003	3000/500	320-1750	非侧移式	3	1500	80	500	1140	790	242	530	145	305

6BAS30-B003	3000/500	320-1750	侧移式	3	1500	80	500	1140	885	242	550	172	302

注： Notes：	1）承载能力是在额定载荷中心的设计值，实际的叉车/属具综合承载能力请从叉车制造商获取。 2）侧移式夹类要求叉车增加2组附加油路，非侧移式夹类要求叉车增加1组附加油路。 3）可根据客户特殊工况要求，提供相应匹配产品。

流量及压力要求

Hydraulic Flow & Pressure


Catalog Order NO 型号	Min. Hydraulic Flow 最小流量	Recommended Hydraulic Flow 推荐流量	Max. Hydraulic Flow 最大流量	Max. Hydraulic Pressure 最大压力

6BAB/BAS10	15 LPM	25 LPM	25 LPM	160 Bar

6BAB/BAS15	15 LPM	25 LPM	25 LPM	160 Bar

6BAB/BAS20	15 LPM	25 LPM	25 LPM	160 Bar

6BAB/BAS25	15 LPM	40 LPM	40 LPM	160 Bar

6BAB/BAS30	15 LPM	40 LPM	40 LPM	160 Bar

选择件： Options：	左右夹臂各自独立运动式夹类。

*本公司保留在没有另作通知情况下，对样本参数做出必要修改的权力！
