安特威尔:纸卷夹

品牌:安特威尔

  • 安特威尔叉车属具(厦门)有限公司

    普通商家
  • 经营模式:叉车配件制造商
  • 地区:中国福建省厦门市
  • 地址:中国 福建 厦门市 集美区 安仁大道1701号

产品详情

产品图片

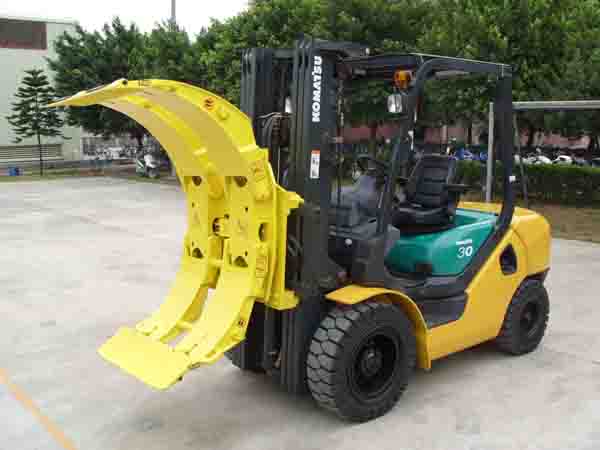

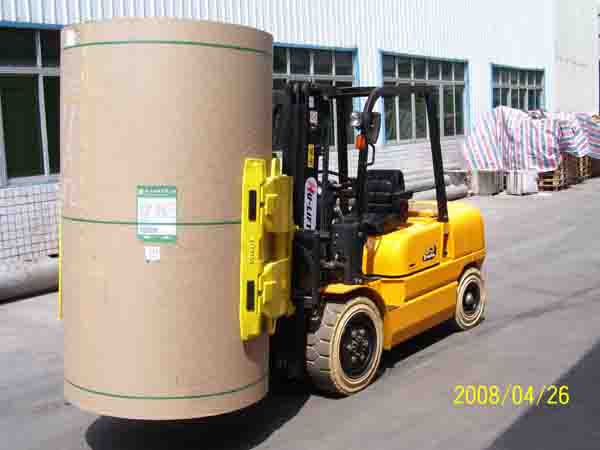

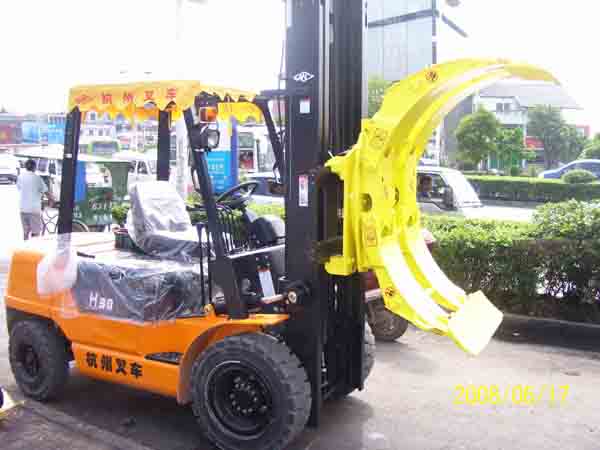

   纸卷夹能够对纸卷进行高效、安全、无破损的搬动和推垛作业,并能夹紧纸卷连续360°旋转,方便纸卷的水平和垂直交换作业,广泛应用于造纸、纸箱包装、印刷、港口等行业对各类纸卷进行无托盘搬运与堆垛。
  *高强度结构设计,长寿命稳定运行,满足用户的高强度连续作业。
    *分开式夹臂设计,操作视野良好,确保纸卷作业的准确性。
    *夹臂表面平滑,臂尖厚度小,易于楔入紧垛纸卷的狭小空间,并避免损伤相邻的纸卷表面。
    *整体式铸造的夹板结构,耐磨损,使用寿命长,夹板接触表面有特殊设计细密花纹,在夹持作业时能提供足够的夹持磨擦力,确保既能夹紧纸卷,又不会破坏纸卷表面。夹板背面有可更换式耐磨块,用户只需在耐磨块磨损到一定程度后更换耐磨块,而勿需更换整个夹板。大大节省了使用维护费用,同时,夹板两侧近临臂尖处焊有夹板保护座,使夹板在垂直状态时不会使夹板撞地,全方位地保护了夹板。
    *直接在夹臂油缸上安装有保压功能的液控单向阀,保证纸卷在各项作业过程中都能得到安全可靠的夹持,最大限度地减少了液压元件或油路出现故障而可能对纸卷作业造成的危险,另外,油缸上设有检测油口,便于设备故障的检测与维修。
    *夹臂铰接处,采用镶嵌有固体润滑剂的高力黄铜合金衬套,硬度比一般铜套高一倍!充分延长了衬套的寿命!因其有自润滑功能,勿需定期加注润滑脂就能保护销轴不磨损,从而避免因为衬套的快速磨损而造成销轴的断裂故障。
    *液压马达上安装有双向液压锁,既能保证纸卷夹360°正反连续旋转,又能在任意角度位置自锁。
    *固定短臂式纸卷夹:当纸卷直径接近于纸卷夹最大张臂值,夹臂完全张开,臂尖正好以最薄的横载面插入紧垛的纸卷中,达到最佳的夹持效果。
    *可调短臂式纸卷夹:对于不同直径的纸卷作业,通过调节短臂位置,达到最佳夹持效果,该型纸卷夹也适用于夹持小直径纸卷。
    *分离夹臂式纸卷夹:能够同时安全可靠地夹持两个不同直径的纸卷。
    *整体铸造夹板:适用于无特殊要求的任何纸卷作业,为标准配置。
    *橡胶表面夹板:用于需要轻柔夹持的高级纸卷作业。
    *带筋条夹板:用于较难夹持的回收纸卷作业。
    *聚氨脂夹板:用于无包装,易滑落的纸卷作业。

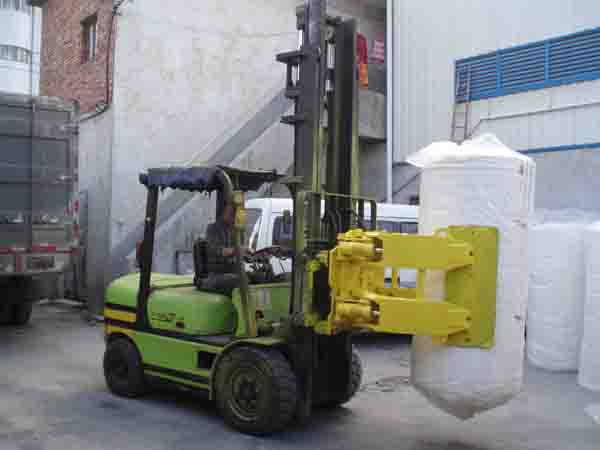

    *单弧度薄纸夹板:用于柔软纸卷的夹持作业。
Catalog
Order NO
型号
Capacity
承载能力
(kg)
Roll Range
纸卷直径
(mm)
Type
类型
Mounting Class
安装等级
Long Arm Length
长臂长A
(mm)
Short Arm Length
短臂长B
(mm)
Long Arm Thickness
长臂厚C
(mm)
Vertical Center of Gravity
垂直重心
CGV(mm)
Weight
自重
(kg)
Effective Thickness
失载距
LL
(mm)
Horizontal
Center of Gravity
水平重心
CGH(mm)
6RCP15-A001 1500 210-1100 可调短臂 2 676 540 48 305 490 160 278
6RCF15-A002 1500 450-1100 固定短臂 2 676 540 48 305 482 160 278
6RCP15-A003 1500 250-1300 可调短臂 2 820 612 52 305 520 160 295
6RCF15-A004 1500 570-1300 固定短臂 2 820 612 52 305 508 160 295
6RCP15-A005 1200 350-1600 可调短臂 2 960 780 55 305 560 160 305
6RCF15-A006 1200 610-1600 固定短臂 2 960 780 55 305 552 160 305
6RCP20-A001 2000 250-1300 可调短臂 2 850 580 47 350 693 205 307
6RCF20-A002 2000 600-1300 固定短臂 2 850 580 47 350 685 205 307
6RCP20-B001 2000 250-1300 可调短臂 3 850 580 47 350 698 230 315
6RCF20-B002 2000 600-1300 固定短臂 3 850 580 47 350 690 230 315
6RCP20-A003 2000 350-1600 可调短臂 2 960 780 98 350 770 205 308
6RCF20-A004 2000 610-1600 固定短臂 2 960 780 98 350 753 205 308
6RCP20-B003 2000 350-1600 可调短臂 3 960 780 98 350 775 230 302
6RCF20-B004 2000 610-1600 固定短臂 3 960 780 98 350 762 230 302
6RCP20-B005 1600 350-1850 可调短臂 3 1150 950 110 350 890 240 440
6RCF20-B006 1600 700-1850 固定短臂 3 1150 950 110 350 875 240 440
6RCP27-B001 2700 250-1300 可调短臂 3 850 580 55 440 780 200 304
6RCF27-B002 2700 600-1300 固定短臂 3 850 580 55 440 770 200 304
6RCP27-C001 2700 250-1300 可调短臂 4 850 580 55 440 800 235 292
6RCF27-C002 2700 600-1300 固定短臂 4 850 580 55 440 790 235 292
6RCP27-B003 2700 350-1600 可调短臂 3 960 780 65 440 854 200 310
6RCF27-B004 2700 610-1600 固定短臂 3 960 780 65 440 842 200 310
6RCP27-C003 2700 350-1600 可调短臂 4 960 780 65 440 867 235 300
6RCF27-C004 2700 610-1600 固定短臂 4 960 780 65 440 855 235 300
6RCP27-B005 2200 350-1850 可调短臂 3 1130 830 90 440 945 200 315
6RCF27-B006 2200 700-1850 固定短臂 3 1130 830 90 440 930 200 315
6RCP27-C005 2200 350-1850 可调短臂 4 1130 830 90 415 975 235 308
6RCF27-C006 2200 700-1850 固定短臂 4 1130 830 90 415 960 235 308
6RCP35-C001 4000 250-1300 可调短臂 4 850 580 65 495 1175 220 308
6RCF35-C002 4000 600-1300 固定短臂 4 850 580 65 495 1165 220 302
6RCP35-C003 3500 350-1600 可调短臂 4 960 780 65 495 1210 220 315
6RCF35-C004 3500 610-1600 固定短臂 4 960 780 65 495 1200 220 310
6RCP35-C005 2700 350-1850 可调短臂 4 1130 830 65 495 1310 220 345
6RCF35-C006 2700 700-1850 固定短臂 4 1130 830 65 495 1300 220 340
分离夹臂式纸卷夹 Paper Roll Clamps With Split Arms
Catalog Order NO
型号
Capacity
承载能力
(kg)
Roll Range
纸卷直径
(mm)
Mounting Class
安装等级
Pad Size
夹板尺寸
H×W
(mm)
Weight
自重
(kg)
Effective Thickness
失载距
LL
(mm)
Horizontal
Center of Gravity
水平重心
CGH(mm)
6RDP15-A001 1500 200-1100 2 2×(285×230) 485 160 278
6RDF15-A002 1500 450-1100 2 2×(285×230) 477 160 278
6RDP15-A003 1500 250-1300 2 2×(285×230) 515 160 295
6RDF15-A004 1500 570-1300 2 2×(285×230) 503 160 295
6RDP15-A005 1200 360-1600 2 2×(285×230) 555 160 305
6RDF15-A006 1200 610-1600 2 2×(285×230) 547 160 305
6RDP20-A/B001 2000 280-1300 2/3 2×(345×230) 687/693 205/230 307/315
6RDF20-A/B002 2000 600-1300 2/3 2×(345×230) 680/685 205/230 307/315
6RDP20-A/B003 2000 360-1600 2/3 2×(345×230) 765/770 205/230 308/302
6RDF20-A/B004 2000 610-1600 2/3 2×(345×230) 748/757 205/230 308/302
6RDP20-B005 1600 400-1850 3 2×(345×230) 885 240 440
6RDF20-B006 1600 720-1850 3 2×(345×230) 870 240 440
6RDP27-B/C001 2700 280-1300 3/4 2×(402×245) 774/794 200/235 304/292
6RDF27-B/C002 2700 600-1300 3/4 2×(402×245) 764/784 200/235 304/292
6RDP27-B/C003 2700 360-1600 3/4 2×(402×245) 848/861 200/235 310/300
6RDF27-B/C004 2700 610-1600 3/4 2×(402×245) 836/849 200/235 310/300
6RDP27-B/C005 2200 400-1850 3/4 2×(402×245) 939/969 200/235 315/308
6RDF27-B/C006 2200 720-1850 3/4 2×(402×245) 924/954 200/235 315/308
6RDP35-C001 4000 280-1300 4 2×(402×245) 1165 220 308
6RDF35-C002 4000 600-1300 4 2×(402×245) 1145 220 302
6RDP35-C003 3500 360-1600 4 2×(402×245) 1200 220 315
6RDF35-C004 3500 610-1600 4 2×(402×245) 1180 220 310
6RDP35-C005 2700 400-1850 4 2×(402×245) 1300 220 345
6RDF35-C006 2700 720-1850 4 2×(402×245) 1280 220 340
软性纸用纸卷夹 Tissue Roll Clamps
Catalog
Order NO
型号
Capacity
承载能力
(kg)
Roll Range
纸卷直径
(mm)
Mounting Class
安装等级
Pad Size
夹板尺寸
H×W
(mm)
Weight
自重
(kg)
Effective Thickness
失载距
LL
(mm)
Horizontal
Center of Gravity
水平重心
CGH(mm)
6RTF15-A002 1500 450-1100 2 1000×320 520 160 280
6RTF15-A004 1500 570-1300 2 1000×320 548 160 298
6RTF15-A006 1200 610-1600 2 1000×320 590 160 308
6RTF20-A/B002 2000 600-1300 2/3 1300×350 730/841 205/230 307/315
6RTF20-A/B004 2000 610-1600 2/3 1300×350 798/807 205/230 308/302
6RTF20-B006 1600 720-1850 3 1300×350 950 240 440
6RTF27-B/C002 2700 600-1300 3/4 1400×350 830/850 200/235 304/292
6RTF27-B/C004 2700 610-1600 3/4 1400×350 905/915 200/235 310/300
6RTF27-B/C006 2200 720-1850 3/4 1400×350 990/1020 200/235 315/308
6RTF35-B/C002 4000 600-1300 3/4 1400×350 1170/1160 200/220 308/302
6RTF35-B/C004 3500 610-1600 3/4 1400×350 1200/1190 200/220 315/310
6RDF35-B/C006 2700 720-1850 3/4 1400×350 1300/1290 200/220 345/340

注:Notes:

1)承载能力是载荷中心为夹持最大纸卷直径的设计值,实际的叉车/属具综合承载能力请从叉车制造商获取。
2)要求叉车增加2组附加油路。
3)可根据客户特殊工况要求,提供相应匹配产品。

流量及压力要求 Hydraulic Flow & Pressure
Catalog Order NO
型号
Min. Hydraulic Flow
最小流量
Recommended Hydraulic Flow
推荐流量
Max. Hydraulic Flow
最大流量
max. Hydraulic Pressure
最大压力
6RC15 20 LPM 25 LPM 40 LPM 160 Bar
6RC20 20 LPM 40 LPM 60 LPM 160 Bar
6RC27 20 LPM 40 LPM 60 LPM 160 Bar
6RC35 20 LPM 40 LPM 60 LPM 160 Bar

旋转扭矩参数 Rotator Specifications
Catalog Order NO
型号
Rotator Speed
转速
Rotator Torque
扭矩
6RC15 5r/min@25LPM 4800Nm@140Bar
6RC20 3.5r/min@40LPM 8155Nm@140Bar
6RC27 5r/min@60LPM 8155Nm@140Bar
6RC35 4 r/min@60LPM 10000Nm@140Bar
