产品详情
产品图片

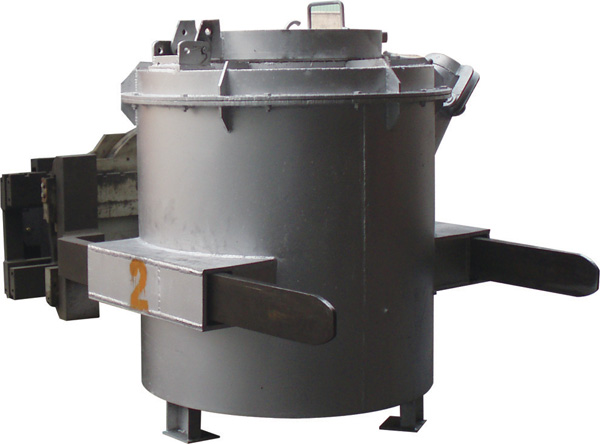

旋转器可以对需要转动或翻转倒空的容器进行360°快速翻转。广泛用于食品、化工、环卫、物品回收、冶炼铸造等行业。
*高强度结构设计，长寿命稳定运行的大扭力马达，满足用户的高强度连续作业。
*减速器及液压马达总成隐藏于后挂板背面，同时采用中心视窗设计，使产品具有良好的视野，便于货物插取作业。
*液压马达上安装有双向液压锁，既能保证纸卷夹360°正反连续旋转，又能在任意角度位置自锁，安全可靠。
Catalog
Order NO
型号 |
Capacity
承载能力
(kg) |
Carriage Width
横梁宽度
B(mm) |
Mounting Class
安装等级
旋转器/货叉 |
Frame Width
框架宽度
C(mm) |
Overall Height
总高
(mm) |
Vertical Center
of Gravity
垂直重心
CGV (mm) |
Weight
自重
(kg) |
Effective Thickness
失载距
LL(mm) |
Horizontal
Center of Gravity
水平重心
CGH (mm) |
|
| 6RRB18-A001 |
1800 |
800 |
2/2 |
825 |
670 |
272 |
220 |
135 |
85 |
|
| 6RRB18-A002 |
1800 |
950 |
2/2 |
975 |
670 |
272 |
230 |
135 |
87 |
|
| 6RRB22-A001 |
2200 |
850 |
2/2 |
875 |
760 |
305 |
295 |
150 |
80 |
|
| 6RRB22-A002 |
2200 |
950 |
2/2 |
975 |
760 |
305 |
305 |
150 |
82 |
|
| 6RRB30-A001 |
3000 |
950 |
2/2 |
975 |
760 |
265 |
310 |
150 |
82 |
|
| 6RRB30-A002 |
3000 |
1150 |
2/2 |
1175 |
760 |
265 |
325 |
150 |
82 |
|
| 6RRB30-B001 |
3000 |
950 |
3/2 |
975 |
760 |
265 |
325 |
190 |
110 |
|
| 6RRB30-B002 |
3000 |
1150 |
3/2 |
1175 |
760 |
265 |
340 |
190 |
112 |
|
| 6RRB35-B001 |
3500 |
1100 |
3/3 |
1125 |
760 |
285 |
385 |
200 |
120 |
|
| 6RRB35-B002 |
3500 |
1200 |
3/3 |
1225 |
760 |
285 |
400 |
200 |
122 |
|
| 6RRB40-B001 |
4000 |
1000 |
3/3 |
1025 |
900 |
350 |
430 |
165 |
86 |
|
| 6RRB40-B002 |
4000 |
1200 |
3/3 |
1225 |
900 |
345 |
440 |
165 |
86 |
|
| 6RRB40-B003 |
4000 |
1500 |
3/3 |
1525 |
900 |
340 |
472 |
165 |
92 |
|
| 6RRB45-B001 |
4500 |
1000 |
3/3 |
1025 |
900 |
345 |
460 |
165 |
82 |
|
| 6RRB45-C001 |
4500 |
1000 |
4/3 |
1025 |
900 |
285 |
510 |
210 |
130 |
|
| 6RRB45-B002 |
4500 |
1200 |
3/3 |
1225 |
900 |
340 |
500 |
165 |
82 |
|
| 6RRB45-C002 |
4500 |
1200 |
4/3 |
1225 |
900 |
280 |
540 |
210 |
120 |
|
| 6RRB45-B003 |
4500 |
1500 |
3/3 |
1525 |
900 |
335 |
510 |
165 |
80 |
|
| 6RRB45-C003 |
4500 |
1500 |
4/3 |
1525 |
900 |
275 |
560 |
210 |
115 |
| |
| |
|
注：
Notes： |
承载能力:6RRB35(包含6RRB35)以下是载荷中心为500mm的设计值，6RRB35以上是载荷中心为600mm的设计值, 实际的叉车/属具综合承载能力请从叉车制造商获取。
要求叉车增加1组附加油路。
可根据客户特殊工况要求，提供相应匹配产品。
旋转器发货时不含货叉。 | |
| 流量及压力要求 |
Hydraulic Flow & Pressure |
|
|
|
|
|
Catalog Order NO
型号 |
Min. Hydraulic Flow
最小流量 |
Recommended Hydraulic Flow
推荐流量 |
Max. Hydraulic Flow
最大流量 |
Max. Hydraulic Pressure
最大压力 |
|
|
|
|
|
| 6RRB18 |
20 LPM |
25 LPM |
40 LPM |
160 Bar |
|
|
|
|
|
| 6RRB22 |
20 LPM |
40 LPM |
60 LPM |
160 Bar |
|
|
|
|
|
| 6RRB30 |
20 LPM |
40 LPM |
60 LPM |
160 Bar |
|
|
|
|
|
| 6RRB35 |
20 LPM |
40 LPM |
60 LPM |
160 Bar |
|
|
|
|
|
| 6RRB40 |
20 LPM |
40 LPM |
60 LPM |
160 Bar |
|
|
|
|
|
| 6RRB45 |
20 LPM |
40 LPM |
60 LPM |
160 Bar |
|
|
|
|
|
| 旋转扭矩参数 |
Rotator Specifications |
|
|
|
Catalog Order NO
型号 |
Rotator Speed
转速 |
Rotator Torque
扭矩 |
|
|
|
| 6RRB18 |
5r/min@25LPM |
4800Nm@140Bar |
|
|
|
| 6RRB22 |
5r/min@60LPM |
8155Nm@140Bar |
|
|
|
| 6RRB30 |
5r/min@60LPM |
8155Nm@140Bar |
|
|
|
| 6RRB35 |
5r/min@60LPM |
8155Nm@140Bar |
|
|
|
| 6RRB40 |
4r/min@60LPM |
10000Nm@140Bar |
|
|
|
| 6RRB45 |
4r/min@60LPM |
10000Nm@140Bar | |
![]()
![]()
