产品详情

产品图片

应用范围:锂电池、铅酸电池、太阳能电池等

产品系列

XSCC-C 电源状态监控器

产品型号

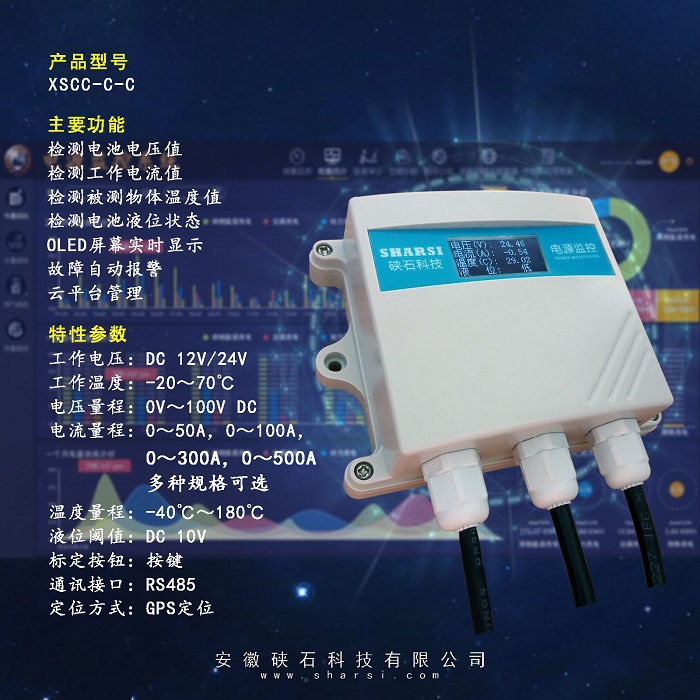

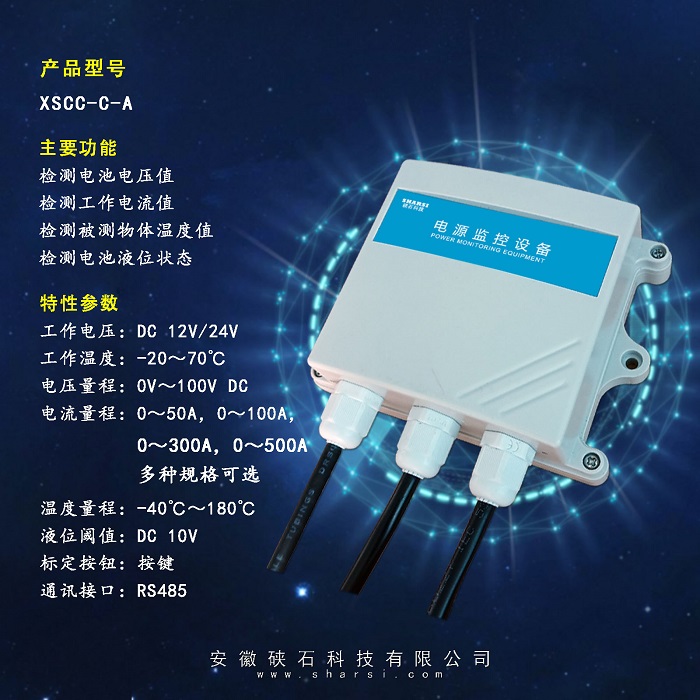

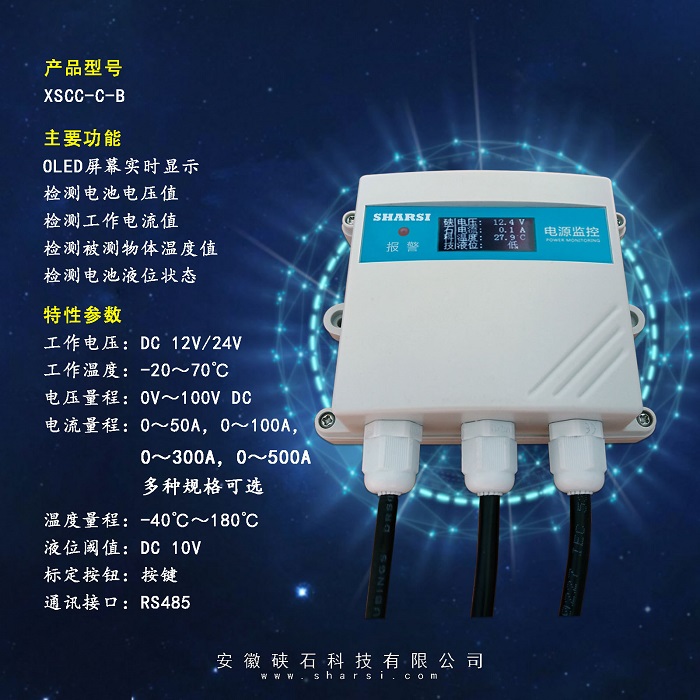

XSCC-C-A标准版;XSCC-C-B高级版;XSCC-C-C云服务版

特性参数

工作电压

DC 12V/24V

工作温度

-20~70℃

电压量程

0V~100V DC

电流量程

0~50A,0~100A,0~300A,0~500A 多种规格可选

温度量程

-40℃~180℃

液位阈值

DC 10V

标定按钮

按键

通讯接口

RS485

【注:购买时请确认电流传感器的量程。】

主要功能

1、 检测工作电流值

2、 检测电池电压值

3、 检测被测物体温度值

4、 检测电池液位状态

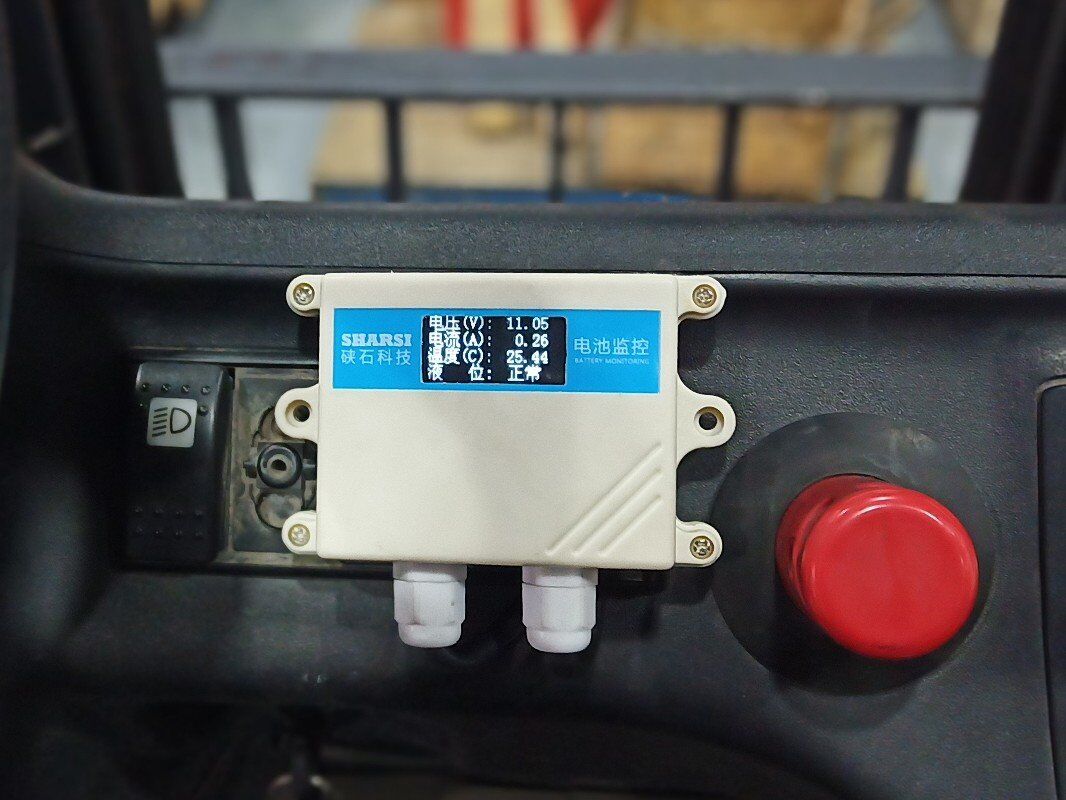

5、 OLED屏幕实时显示

6、 故障自动报警

7、 云平台管理

电流传感器安装

1、 电流传感器信号线与2号插头(六芯)连接,按颜色对应;

2、 拧开电流传感器侧边螺丝,并卡在电池动力线上;

3、 可通过OLED屏幕观察采集到的实时电流值。

【注1:观察电流值前需要先校准电流传感器,然后标定当前车辆待机电流,标定按钮在产品背面。产品出厂默认电流传感器是50A(可选配),且已经做好传感器校准,标定电流设定为1A。】

【注2:待机电流是指车辆启动,无任何负载和动作的情况下,电流传感器采集到的平均电流值】

标定按钮的使用方法

按压时长

功能

说明

≤1秒

切换显示

可查看当前标定信息和电流传感器的校等

3-5秒

标定待机电流

请在车辆启动后,无任何负载和动作的情况下操作

7-9秒

显示产品序列号

该序列号用于在云平台中绑定设备

10-14秒

校准电流传感器

更换电流传感器时需要校准用以消除初始误差;本操作需要在电流传感器未卡在动力线之前进行

15-18秒

显示定位数据

用于查看设备当前所处位置的经纬度信息

≥20秒

显示定位状态

用于查看定位数据的有效性

【注:标定按钮在产品背面

电池电压采集线连接方法

1、 将四芯插头(CON3)的绿线与电池正极相连,CON3的蓝线与电池负极相连;

2、 通过屏幕观察电池当前电压值。

温度传感器连接方法

1、 将温度传感器与2号插头(六芯)中的黄色线与白色线连接(温度传感器导线不分正负极);

2、 将温度传感器固定于测温点,通过屏幕观察当前测温点温度值。

液位传感器连接方法

1、 将液位传感器正确接入3号插头(四芯),液位传感器的长针连接到CON3红色信号线,短针连接到黑色信号线;

2、 将液位传感器通过注液孔置入电池内,根据现场情况修剪液位针长度,保证传感器置入后长的液位针可以与最低液位刻度线齐平、短的液位针可以与最高液位刻度线齐平;

3、 通过屏幕观察液位状态,液位显示状态分为三种:低,正常,高,依此判断液位的情况。

【注:液位的判断方法:采取电解液的电压

云平台信息查看

1、 登录云平台网页xscc.sharsi.cn;

2、 点击

【注:设备的序列号,车牌号码出厂已经做好设置,请注意核对屏幕上的序列号。每台设备的序列号、车牌号码都是唯一的。由于国内卡与国外卡不同,所以客户需要自己配置SIM卡,SIM卡支持的频段850/900/1800/1900Mhz

接线定义

线

线色

功能

1号插头(六芯)

电池正极输入

1号插头(六芯)

电池负极输入

1号插头(六芯)

电池正极输出

1号插头(六芯)

电池负极输出

1号插头(六芯)

485A

1号插头(六芯)

绿

485B

2号插头(六芯)

电流传感器正极

2号插头(六芯)

电流传感器负极

2号插头(六芯)

电流传感器信号线

2号插头(六芯)

温度传感器(接线不分正负极)

2号插头(六芯)

绿

温度传感器(接线不分正负极)

3号插头(四芯)

液位针接触电解液低位警戒线

3号插头(四芯)

液位针接触电解液高位警戒线

3号插头(四芯)

绿

电瓶电压正极

3号插头(四芯)

电瓶电压负极
