本产品配套企业乘用车车队管理系统系统使用，也可以单独使用。其为一款用于通过 OBD 接口采集汽车 ECU 相关数据，并集成 GPS，并通过 GSM 网络将数据上传服务器，提供车辆体检、车辆轨迹、 精确的行程报告、 油耗分析、 驾驶行为分析等功能的汽车车载终端。

1、产品特点

● 自动识别支持车辆诊断协议

● 即插即用，安装方便简单

● 工业级模块，适合长期连续工作，抗干扰能力强

● 点火熄火报告，熄火自动休眠，低功耗

● 支持远程升级、 K 线升级、串口升级等各种升级方式

● 内置 GPS 可以实现精准定位车辆具体位置

● 内置 3D 加速度传感器

● 设备自动转弯补偿、高速补偿，保证轨迹平滑顺畅

● 大容量 FALSH 存储，盲区数据自动补传

● 精准里程分析、 油耗分析，不仅提供单次行程的里程油耗分析，还提供分速的里程油耗分析

● 驾驶行为分析：设备提供急加速、急减速、急加油、急转弯、长时间怠速、超速、疲劳驾驶等的实时提醒，可以准备的分析出超速/高速行驶的时间、里程比例，车主行驶的时间和里程等。

● 支持车辆体检、 汽车发动机故障、保养提醒、节气门清理、电瓶亏电、超速、疲劳、冷却液温度高等 10 多种报警，让车主汽车问题早发现

● 设备不仅可以完美支持 OBDII 协议的车型，对于不支持 OBDII 的车型也能很好的支持，真正车型全覆盖；

2、产品性能指标

2.1 整机性能指标

● 工作电压：8V – 28V

● PCBA 尺寸，43mm*30mm*2(2 块)

● 支持短路保护、过压保护、过流保护

● 符合 IS07637 的标准

● 温度范围：-30 – 75 摄氏度

● ESD 测试：接触 8KV,空气放电：10KV

● 功耗测试：平均工作电流小于 55MA，休眠电流小于 7MA

2.2 射频及 GPS 指标

GSM 频段：850/900/1800/1900MHZ

GPS 跟踪灵敏度：-159dBm

GPS 捕获灵敏度：-144dBm

GPS 定位时间:冷启动〜30s (Open sky)

热启动〜2s (Open sky)

2.3 OBD 性能指标

遵循 OBDII 标准，协议自适应，主要支持协议有：

ISO 9141-2

ISO 14230-1

ISO 14230-2

ISO 15765-2

ISO 15765-4

2.4 3D 传感器指标

±2/4/8g 加速度自定义，触发中断门限值自定义

3 硬件接口说明

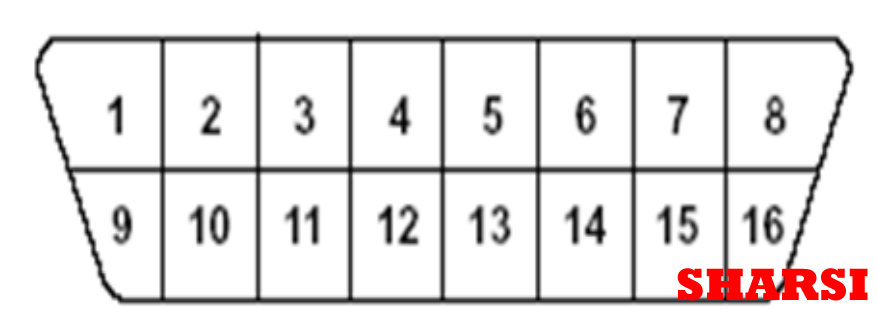

3.1 OBD 接口
