F2型 PTFE导向带专门用在气缸上

标准材质:Polon 33,PTFE+25%碳

产品使用中应该尽量避免滑动表面金属接触,对于合金材料,

轻金属材料和高等级碳钢做的油缸建议使用polon 33(PTFE+25%石墨).

应用范围:工作温度:-100~+200℃,表面速度:≤5 M/s.

parker密封件上海经销商

上海泛塞机电(日轴优封行)代理PDF密封件

2016年搬迁至昆山花桥镇,  nsknok@163.com

F3型导向带(PTFE)活塞或活塞杆用导向带.

标准材质:Polon 052,PTFE+40%铜粉.

产品使用中应该尽量避免滑动表面金属接触,对于合金材料,轻金属材料和高等级碳钢做的油缸建议使用F2系列polon 33(PTFE+25%石墨).

应用范围:

工作温度:-100~+200℃,表面速度:≤5 M/s.

导向带展开长度计算:

活塞:U=π*(D-S)-k

活塞杆:U=π*(D+S)-k

导向带订货 F3 0000 052 25097 A

F3 型号,0000 长度,052 材料,25097 系列号 A 切口形式.

F3 标准平面型,FW 表面 特别出来(网纹),A型 45度斜角切口,B 直切口,Z Z型切口.

F3-型导向带代码 尺寸(宽带*厚度*长度)

F3-025005225056A 5.6x2.5x68.9

F3-029003016040A 4x1.6x84

F3-040006225056A 5.6x2.5x115

F3-040506225056A 5.6x2.5x117

F3-045005225056A 5.6x2.5x132

F3-051006225056A 5.6x2.5x149

F3-067006225097A 9.7x2.5x199.5

F3-075005225097A 9.7x2.5x224

F3-080005225056A 5.6x2.5x240

136-W-2189-X-0604 fseals

0512-TEL-3683-2563 fseals

F3-080006225150A 15x2.5x240

F3-083005225150A 15x2.5x249

F3-095006225097A 9.7x2.5x284

F3-098505225150A-60 15x2.5x296.7

F3-098605225150A-60 15x2.5x297.04

F3-099506225097A 9.7x2.5x300

F3-100006225097A 9.7x2.5x301

F3-104505225097A 9.7x2.5x314

F3-110005225097A 9.7x2.5x331

F3-153506225250A 25x2.5x466

F3-159005225150A-60 15x2.5x483.54

F3-160005225150A 15x2.5x486

F3-161505225150A-60 15x2.5x490.54

F3-165005225150A 15x2.5x502

F3-172006225097A 9.7x2.5x524.5

F3-172006225250A 25x2.5x523

F3-175005225097A 9.7x2.5x532

F3-195005225150A 15x2.5x594

F3-200005225150A 15x2.5x610

F3-206006225250A 25x2.5x630

F3-218005225150A 15x2.5x668

F3-220006225250A 25x2.5x673

F3-224005225150A 15x2.5x684

Q-5844-Q-95835 fseals

Q-24266-Q-51639 fseals

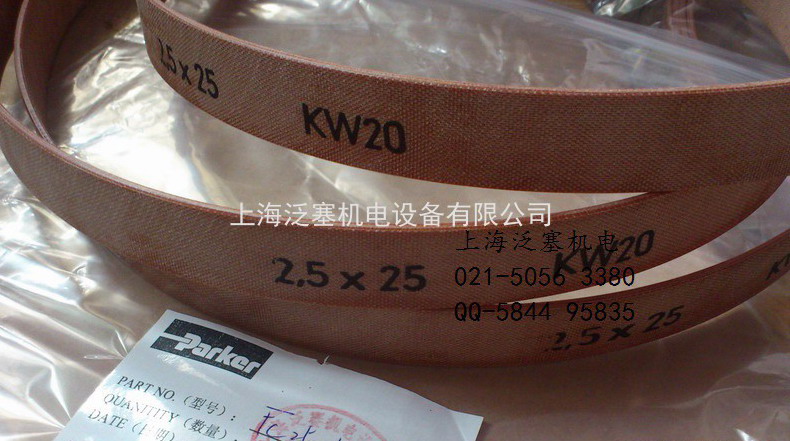

FC型酚醛树脂导向带 标准厚度为2.5mm,每卷长度为5.5M.

parker可提供以下规格尺寸的 FR型导向带.

FC 2556 Q5038T 2.5*5.6 (厚2.5mm,宽5.6mm)

FC 2597 Q5038T 2.5*9.7 (厚2.5mm,宽9.7mm)

FC 2515 Q5038T 2.5*15 (厚2.5mm,宽15mm)

FC 2520 Q5038T 2.5*20 (厚2.5mm,宽20mm)

FC 2525 Q5038T 2.5*25 (厚2.5mm,宽25mm)

FC 2530 Q5038T 2.5*25 (厚2.5mm,宽30mm)

2016年搬迁至昆山花桥镇,  nsknok@163.com

材质:Q5030T(灰色) 酚醛树脂+聚酯纤维+PTFE, Q5039T(棕色) 酚醛树脂+聚酯纤维+PTFE

parker密封件上海经销商

上海泛塞机电(日轴优封行)代理PDF密封件

导向带的展开长度U可用以下公式计算.

活塞:U=π*(D-2.5)-k

活塞杆:U=π*(D+2.5)-k

FR型导向环(酚醛树脂)

材料:织物增强的热固性合成树脂.

Q5029: 棉织物增强的酚醛树脂,Q5038:聚酯纤维增强的酚醛树脂(+PTFE).

如有特殊要求(压力,温度,速度等,以及特殊工作介质),parker也可以根据您的要求,特别生产.

应用范围: 耐压;(据DIN 53454标准) Q5029="270N/m㎡,Q5038=340N/m㎡."

工作温度:Q5029  -50℃至+120℃,Q5038 -50℃至+130℃.

吸水率:(据DIN 53479标准).Q5029 1-2%,Q5038
