在工程机械、农机和特种装备的电控方案设计中，工程师常会遇到一个共性痛点：系统需要同时对接 CAN 总线设备、Modbus 仪表，还要本地采集模拟量 / 数字量信号、接入多路摄像头。传统方案需要 HMI、PLC、CAN 网关、IO 模块多器件拼凑，不仅布线复杂，节点多，故障点也随之增多，整机 BOM 成本和后期维护压力都不小。

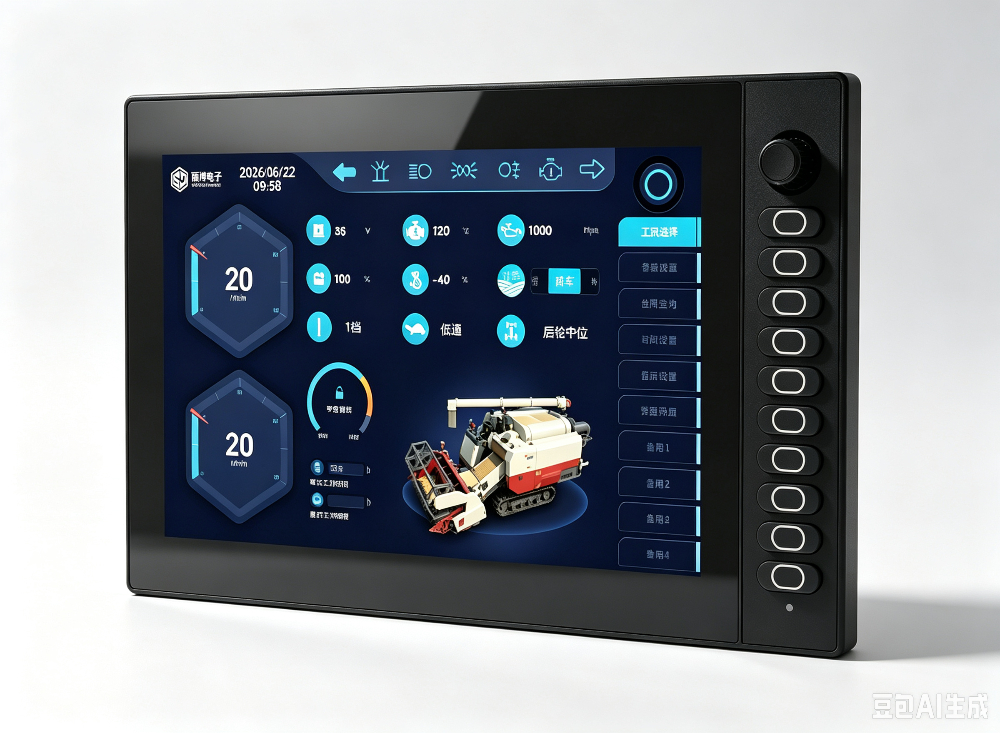

SPD-121-H2x 这款 12.1 寸一体化显示屏，本质是HMI + 控制器二合一设备，原生集成多总线协议、多路 IO 与视频采集，非常适合这类装备电控场景。

 一、总线协议栈：原生支持 CANopen 主站、Modbus 主 / 从站混合通讯

通讯能力是这款产品的核心优势。硬件搭载 5 路 CAN 接口，其中 1 路为隔离 CAN，可有效抑制共模干扰，适配车载、工程机械强电磁环境。协议层面原生支持 CANopen、SAEJ1939 以及自定义 CAN 协议。

 CANopen 主站：项目中可直接挂载 CANopen 伺服、分布式 CAN IO 模块，通过 PDO 实现周期实时数据交互，SDO 完成设备参数配置，无需额外增加 CAN 网关；

Modbus TCP / Modbus RTU：同时支持主站、从站模式。做主站时，按顺序循环查询总线上温度、压力、变频器等 Modbus 从站仪表，获取实时测量与设备状态数据；做从站时，本机采集的 IO、模拟量数据可以直接上传给上位控制系统。

配套 RS232、以太网、USB 接口，串口外设、网口设备接入灵活，一套设备兼容现场最主流的两类工业总线。

二、硬件平台：高亮度大屏 + 丰富本地 IO，减少外接模块

屏幕为 12.1 英寸，分辨率 1280×800，亮度 600cd/m²。在驾驶室户外强光环境下，屏幕画面依旧清晰，满足工程机械、农机的人机交互需求。

存储配置为 DDR4 8G、Flash 64G，搭配 256Kbit FRAM。FRAM 用于关键参数掉电保存，避免掉电丢失标定数据。 自带 20 路 IO 资源（20 输入 / 8 输出），信号类型覆盖全面：

数字量 DI/DO；0~10V、0.4~32V 电压采集；4~20mA 电流采集；最高 30KHz 脉冲输入；PWM 输出。 压力、转速、温度等传感器信号可以直接接入设备，省去外置 IO 采集模块。 同时集成 4 路 AHD 视频输入，支持 720P/1080P 摄像头，可在 HMI 画面中直接显示多路盲区监控画面，用于农机、工程车辆的视觉监控。

三、开发环境：CoDeSys3.5，符合 IEC61131-3 标准

设备采用工控领域成熟的 CoDeSys3.5 编程环境，支持梯形图、ST 结构化文本等 IEC 标准编程语言。工程师可以在同一工程内完成两件事：HMI 画面组态 + PLC 控制逻辑编写。 不需要分开调试 HMI 程序和控制器程序，减少联调工作量。设备支持快速启动，满足装备上电快速进入工作状态的使用要求。

四、适用场景总结

推荐使用场景：农业机械、工程车辆、特种车载装备，以及需要 CAN 总线 + Modbus 混合通讯、本地 IO 采集、多路视频监控一体化的电控项目。
