项 目

代 号

单 位

CPCD3

额定起重量Nominal  weight

Q

Kg

3000

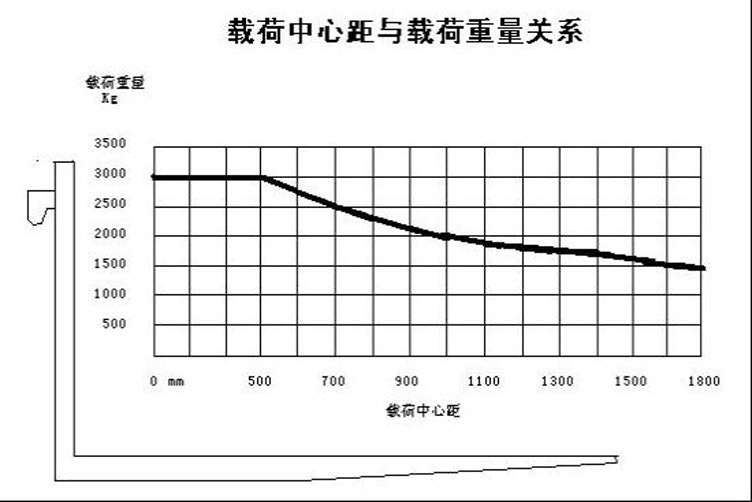

载荷中心距The load center distance

D

mm

500

自由起升高度Free Lift height

h2

mm

57

最大起升高度Maximun lifting height

h3

mm

3000

门架倾角（前/后）Angle of the door frame froot/rear

α/β

（ °）

6°/12°

最大起升速度（满载）Maximum lifting speed

(full  load)

​

mm/s

400

发动机Engine

​

​

新昌C490BPG

运行速度Speed

前进1档Forward 1

​

km/h

0-20

前进2档Forward 2

​

km/h

后退1档Forward 1

​

km/h

后退2档Forward 2

​

km/h

最大爬坡能力Maximum grade ability

​

%

15

护顶架高Overhead guard height

​

mm

2170

最小转弯半径Minimum turning radius

W'a

mm

2440

全长（不带货叉）Overall length(don't take the fork)

​

mm

2680

全长（带货叉）Overall length(with forks)

​

mm

3750

全        宽Full width

​

mm

1250

门架落下高度Gantry dropping height

h1

mm

2150

门架升起高度Gantry lifting height

h4

mm

3600

轴      距Wheelbase

Y

mm

1700

轮 距

Tread

前Front wheel

​

mm

1000

后Rear wheel

​

mm

980

轮胎规格（前/后）Tyres(front/back)

​

mm

28×9-15-12PR/6.5-10-10PR

前 悬 距Front overhang distance

X

mm

490

货 叉

Size of fork

长 度Fork length

L

mm

1070

宽 度Fork width

W

mm

130

厚 度Fork thick

T

mm

50

最小离地间隙（门架处）Ground clearance(gantry)

​

mm

110

自    重Self weight

​

kg

4450
