产品详情

  • 叉车上货平台 移动式登车桥 液压登车桥厂家直销 DCQY-8T-10M

叉车上货平台 移动式登车桥 液压登车桥厂家直销 DCQY-8T-10M

  • 佛山市三良机械设备有限公司

    普通商家
  • 经营模式:叉车整机代理/销售商
  • 地区:中国广东省佛山市
  • 地址:佛山市南海区大沥镇

产品详情

产品参数

产品图片

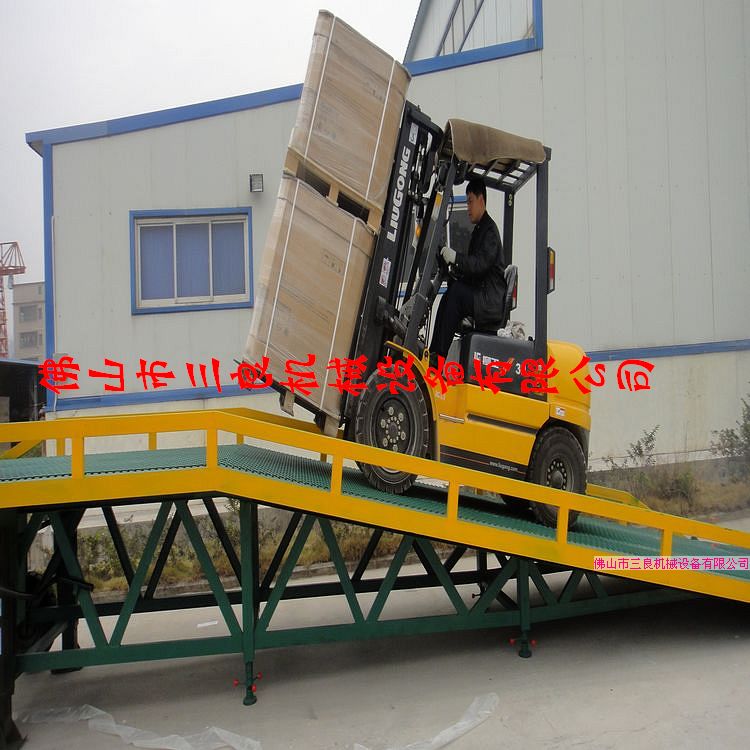

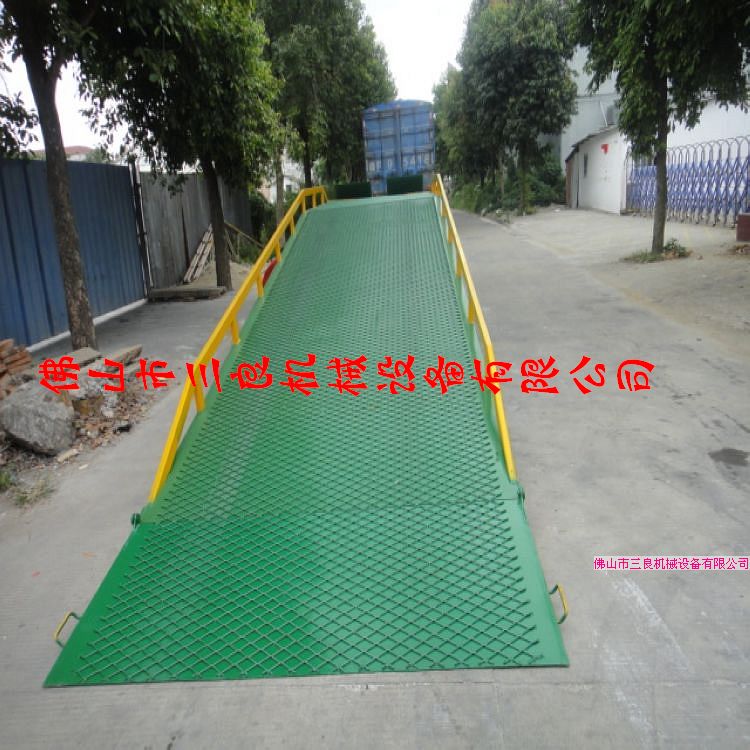

移动式装卸登车桥

型 号

载重t

可调范围(m

最大仰角

外形尺寸(m

升降方式

SLDCQY-6T

6

1.2-1.7

13

10.5×2.2×1.5

机械式、电动液压用户自选

SLDCQY-8T

8

1.2-1.7

13

10.5×2.2×1.5

机械式、电动液压用户自选

SLDCQY-10T

10

1.2-1.7

13

10.5×2.2×1.5

机械式、电动液压用户自选

产品规格:根据承载能力产品分为:681012吨登车桥,移动式登车桥是叉车配合使用的货物装卸辅助设备,可根据汽车车厢的高低调节高度,叉车可以直接通过本设备驶入车厢内部批量作业,设备
采用手动方式无需外接电源,省时省力,提高工作效率。
产品优势:单人操作,移动灵活方便,提高工作效率,节省劳动力,代替固定月台不可移动的弊病。
适用场所:装卸车频繁、车型不一的大型企业、仓库、车站、码头、仓储物流基地等。

根据其长度可分:101315米三种加长登车桥

根据其升降方式,可分为、手动机械式、手动液压式、电动液压式三种。

固定式装卸登车桥

型 号

动载(t

地坑尺寸(mm

可调行程(mm

平台尺寸(mm

外形尺寸(mm

SLDCQY-6T

6

2150*2040*510

+400-300

2000*2000

2000*2000*600

SLDCQY-8T

8

2150*2040*510

+400-300

2000*2000

2000*2000*600

SLDCQY-10T

10

2150*2040*510

+400-300

2000*2000

2000*2000*600

SLDCQY-12T

12

2150*2040*510

+400-300

2000*2000

2000*2000*600

产品规格:固定式液压登车桥是与仓储月台一起的装卸辅助设备,本设备与月台一体,可根据货车车厢不同高度调节即可调高也可调低,方便叉车驶入车厢,设备采用进口液压泵站,两侧设有防轧裙板,工作更加安全,提高工作效率。
产品特点:是实现货物快速装卸的专用设备,它的高度调节使货车与库房的货台之间架起一座桥梁,叉车等搬运车辆通过它直接进入货车内部进行货物的批量装卸,仅需单人作业,即可实现货物的快速装卸。电动液压调节、操作简单、高度可任意调节,调节范围大,提高装卸效率,节省人力获取更大的经济效益。
适用场所:装卸车频繁、车型不一的大型企业、仓库、车站、码头、仓储物流基地、邮政运输、物流配送等。





















三良牌汽车尾板

三良汽车尾板的特点

Ⅰ、机械部分:

⑴、三良汽车尾板的面板是采用全封闭式的钢质面板。坚固、平整、美观大方。

⑵、三良汽车尾板“U”型架与面板和横梁之间的关节部位,油缸与U型架和面板之间的关节部位,都采用的是青钢套润滑抗磨连接结构。此种连接方式,间隙小、接触面积大。平稳光滑,耐磨性能好。有效地减少了轴的磨损速度,增强尾板的使用寿命。

⑶、三良尾板的油缸与横梁之间的关节部位采用的都是关节轴承的连接方式,此种连接可以承受径向或轴向的各种负荷。可以校正油缸的向心力。保证油缸上下运动时的同心度。避免油缸的偏心磨擦,延长油缸的使用寿命。

⑷、三良尾板的每条轴都经过了调质及表面电镀处理质量稳定,表面光滑,与铜套、轴承之间的磨擦系数小,磨损速度慢,并且每条轴上都配防松螺母。保证了每条轴的紧固性。增强了尾板的使用寿命。

⑸、三良尾板的每条油缸上都安装有防尘套,此种防尘套除有防沙、防水的作用外,还有耐酸、碱、耐腐蚀的作用。使油缸在各种环境条件下使用都不受环境条件的影响,保证了油缸的使用寿命。

⑹、三良尾板在面板与车厢之间还配有一过桥装置,此装置在尾板放到地下时,可以阻挡装货用的搬运车推过尾板,提高了上货的速度。此装置在尾板升平车厢时使尾板与车厢之间有一个过渡作用,以便于搬运车顺利的由尾板推向车厢里面。此装置在尾板收板时利用过桥上的孔位让开尾门门栓。避免了尾板与尾门之间的相互碰撞,保证车厢尾门不受损坏。

Ⅱ、液压部分:

⑴、三良尾板的各油缸均采用优质的镀镍活塞杆和高精度的绗磨缸筒做成。配合防尘圈和多层进口的组合油封密封,性能稳定不漏油。

⑵、三良尾板的动力系统均采用的是进口配置,配合高集成的油路板装置,安全可靠,性能稳定。

⑶、三良尾板的动力系统都配有流量控制阀,可以根据客户的需求来调校其升降、翻转速度。

⑷、三良尾板的油路都是采用软质的双层钢丝的高压油管组成配合“O”型圈连接。耐压性能高,密封效果好,性能稳定不漏油。

Ⅲ、电控部分:

⑴、三良尾板采用车载电源供电,绿色环保。

⑵、三良尾板的电控部分有三道保护开关,当汽车电路断路、电瓶电压过低或电流过大和尾板平齐车厢后,或尾板超载等情况出现时,都可以自动断电或人工断电有效的避免了马达烧毁的情况。提高尾板的使用寿命。

⑶、三良尾板的总电控箱采用四位按扭的人性化设计,按键操作方便快捷。

⑷、三良尾板的副电控系统有手柄连接控制、面板上用脚踩踏控制、摇控控制三种方式可根据客户的需求人性化选择,使其操作更方便更快捷。

总之:三良尾板液压驱动系统,可全自动操作。各油缸通过电控操作,便可实现顺序动作,可随时根据装卸货的需要调节尾板的倾斜角度。并且有相对位置的自动智能记忆功能,适合安装于各类型货车。



三良汽车尾板安装注意事项:
1
、汽车车厢尾部不需做脚踏板载重量大于3吨的货车尾灯应平置。
2
、汽车尾灯上端应低于车厢底板至少250mm
3
3吨以下的货车尾灯应竖置,上端应该低于车厢底板至少250mm
4
、汽车车厢底板与其相连的后端槽钢应该在同一水平面内,不应留下台阶。
5
、汽车车厢下边的门扣应做成弯钩,扣在槽钢相应小孔上,槽钢上不应做凸出的门扣。
6
、汽车车厢后档板中间部分约1000mm,保持全空。





液压尾板技术参数表

尾板型号

SL-TG-700

SL-TG-1000

SL-TG-1000A

SL-TG-1500A

SL-TG-2000A

SL-TG-2500A

额定重量

700Kg

1000Kg

1000Kg

1500Kg

2000Kg

2500Kg

自身重量

250Kg

300Kg

350Kg

400Kg

500Kg

550Kg

面板规格

*

1800*1200

1600*800

1800*1200

1600*800

1800*1600

1800*1700

1700*1600

1800*1700   1800*1800   1900*1800

2000*1800   2100*1800   2200*1800

2300*1800   2400*1800   2500*1800

电机动力

DC12V-24V/100AH-160AH

电机功率

1.5KW

2KW

2.2KW

2.2KW/3KW

3KW

开关门方式

半自动机械式

全自动电控式

支架臂长

700

750/800

750/800/900/950

900/950

支架内宽

500

900

900/1050

1050

适用厢底高度

700-950

800-1000-1200

800-1000-1200-1500-1600

1200-1500-1600

平均升降速度

80mm/s

选用油料

普通液压油(一般选用32#46#68#

落地倾角

5°-8°(与面板高度成反比)
