一、产品技术参数

安全工作载荷              227kg

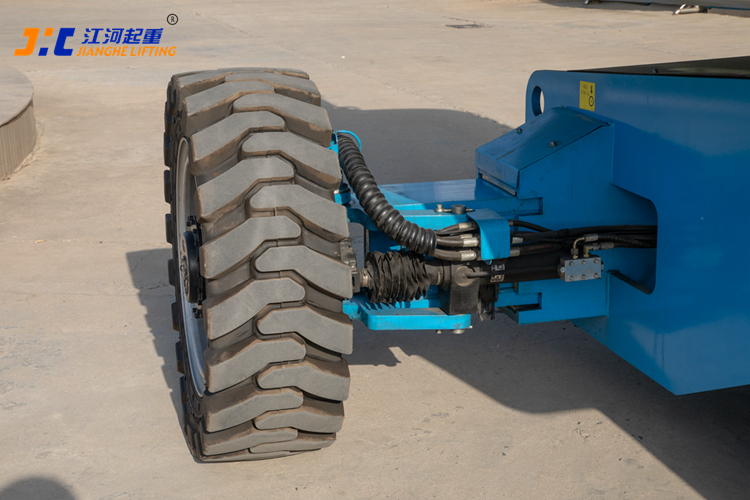

轮胎规格/类型             33*12-20/实心

平台最多容纳人数          2 人

最大水平延伸              7.9m

最大工作高度              16.5m

最大平台高度              14.5m

最大跨越高度              7.4m

整机长度(收起状态)        6.48m

整机宽度(收起状态)        2.15m

整机高度（收起状态）　　　2.2m　　

工作平台尺寸(长宽高)      1.83×0.76×1.15m

离地高度                  0.32m

轴距                      2.03m

转弯半径(内轮/外轮)       2.1m/4.5m

驱动模式                  2WD ×2WS/4WD ×2WS

机器行驶速度(收拢状态)    0-7km/h

机器行驶速度(起升或延伸状态) 0-1.1km/h

最大允许风速              12.5m/s

最大允许侧向力            400N

爬坡能力                  40%（4WD）/30%(2WD)

平台回转                  160°

转台回转                  355°（不连续）

扫尾                      0m

最大允许倾斜角度          3°

液压油箱容积              75L

柴油箱容积                70L

液压系统容积              140L

控制电压                  12V/DC

整机重量                  7000kg

二、技术性能

3.0 符合欧盟EN280 标准，取得欧盟CE 认证。

3.1 江河Z-48型机器具有自动行走的功能，能够在不同工作状态下，快速、慢速行走，只需一个人在高空作业时可操作机器连续完成升降、前进、后退、转向、回转等动作，较传统的液压平台大大提高了工作效率，减少操作人员数量及劳动强度。

3.2  江河Z-48型机器所有的动作均在工作台上用操作手柄控制，电机为无级变速。有效的延长了蓄电池和电机的使用寿命，电机仅消耗工作时的能量。采用多电机结构，行走、举升分别由不同的电机完成。臂架处于任何位置，作业平台均可安全行走；行走速度随举升高度的升高而降低。

3.3自行式曲臂高空作业平台采用反向电流制动和机械式驻车制动，操作简单，安全可靠，行车制动自动补偿，制动器为盘式制动。

3.4 江河Z-48型机器配置的是智能充电系统，采用全自动充电器，能自动完成充电全过程，电池充满后会自动停止充电。

3.5 江河Z-48型机器设计大角度转向系统，使得该机具有优良的灵活性。具备液压自动转向功能。平台由两台交流变频电机驱动行走。

3.6 江河Z-48型机器控制系统

l 采用PLC和CAN总线控制方式，在底架、转台和平台上分别装上一台工业控制器，简化线路，便于维护修理。采用金属防空插头，防护等级达到IP65。同时采用先进的CAN总线控制，线路简单、可靠性好；维修和故障诊断简单。

l 设有上下控制台（地面控制台与平台控制台）且上下控制台使用换向开关转换。上部控制使用时对下部控制台锁止功能。

l 下控制台有小时计、显示电瓶剩余工作电量等进行指示。

l 平台上设有脚踏开关，只有踏下脚踏开关方能进行操作。

l 上下控制台均设有紧急停止按钮，当操作出现意外情况时，能够使操作者迅速切断电源，避免平台继续运动。

3.7  江河Z-48型机器具备自诊断功能，客户可及时快速掌握设备的自身工作状态，更好的维护保养本设备。同时本产品具有以下功能：

小时计

蓄电池放电显示器

灯光指示

司机操作警示

3.8 安全保护

l 工作斗具有自动调平功能，工作斗相对水平面的倾斜角度不能大于1.5°。

l 平台幅度和高度达到一定时，行驶速度和臂架动作速度自动受到限制。当机器停放在不平度超过3°的地面时，臂架动作将受到限制。

l 上下控制台均有防护罩保护。

l 臂架头部、油缸活塞杆等处有防尘防沙装置。

l 底架与转台上设有吊环位置，方便吊装。

l 标识清晰、含义明确。

l 设备行走、变幅、伸缩及回转时，会发出声光报警。

3.9 标识清晰、含义明确。

4.0 由于该机采用直流蓄电池动力，本机可安全安静的适合室内或室外工作。

4.1 该机设置有全手动紧急下降系统。能在断电的情况下完成工作。
