三、产品详细技术参数

四、主要特点:

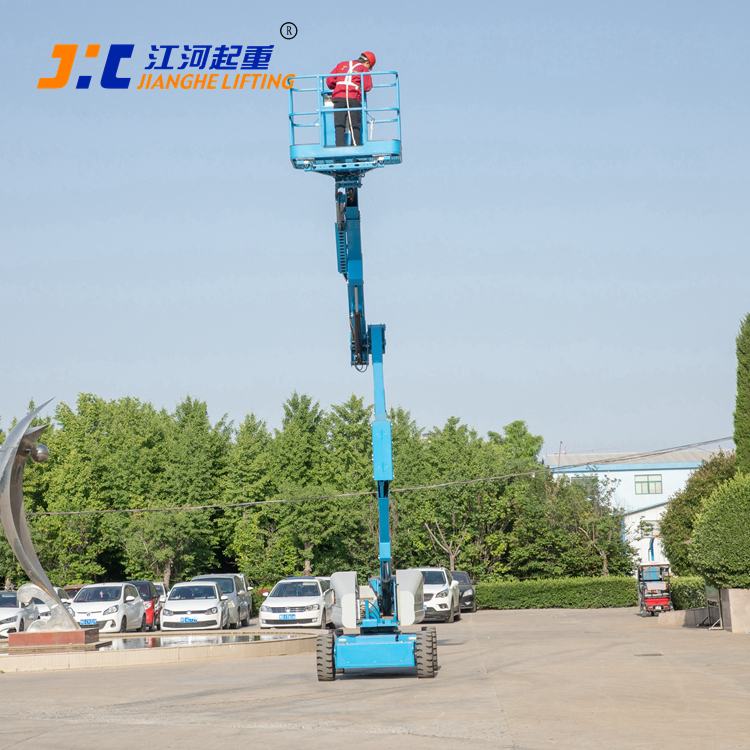

曲臂式高空作业平台产品作业范围广，提升作业能力；承载能力强，；爬坡驱动能力卓越，适用各种复杂的路况。可广泛应用于场馆、建筑施工、桥梁及设备维护、船厂、石油化工类行业等。

（一）底盘部分

驱动牵引系统

输送强劲的牵引力。牵引系统保持相同的动力给所有的驱动轮；如果一侧轮胎失去牵引力，另外一侧驱动轮不会失去驱动力。

两轮转向系统

满足户外高低不平地面的使用要求并提高了轮胎的使用寿命。双向油缸保证机器转向时两只轮胎以相同的速度和力动作。

行驶刹车系统

驱动轮胎利用标准的自动液压释放,弹簧施加刹车,并能使高空作业平台停在30%坡度内不下滑。当高空作业平台移动时，能断开扭矩轮毂的联接从而解除刹车。

（二）转台部分

转台通过整体式回转驱动使转台左右转动灵活自如。

控制系统——位于地面控制.基于调试的菜单。调试类型包括功能速度，功能渐变速率。

    机器和组件校准通过控制系统来处理。所有阀和控制器（手柄）通过控制系统（包括初始设置和调试）。

安全回路设计——此设计通过2套安全系统为机器的安全提供保护，一旦臂杆超出运行范围，将切断臂杆下降功能，操作者可以使用辅助动力使臂杆回到运行范围内。

（三）臂杆部分

    臂架—进厂的臂架结构形式，采用高强度结构材料，大大提升了安全性。

臂杆—行业内领先的水平延伸,提供较大的多功能性，实用性，水平的延伸长度在本行业内最大的水平延伸距离中具有绝对优势。

臂架通过伸缩油缸伸缩，可以目视检查和定期维护。

（四）平台和控制系统

超大型钢制工作平台。

160度液压平台左右旋转。

载重能力达到227kg（不受限）。

平台控制

n 所有主要功能是用手柄控制-行使/转向、臂杆升/将、伸/缩和转台旋转。车轮移动的行驶由手柄来控制，而且现在手柄既短又简单。

n 次要功能由扳钮开关控制-平台调平和平台旋转。

（五）安全装置

n 全比例渐变控制——对行驶、臂杆升降、臂杆伸缩和旋转底盘的全比例渐变控制，使高空作业车即使在窄小的环境中也易于定位并且操作更加平稳。

n 行驶确认系统——增强操作者的警觉性和安全性。当臂转过非转向轮时，行驶动作不能操作同时在平台操作面板的一个指示灯亮了，行驶移动的方向可能与移动的方向相反。这时行驶确认开关必须使用恢复行驶功能，保证操作者知道臂的位置和正确的手柄行驶方向。

n 提供两个安全带锁钩

n 脚踏开关——控制所有功能电源。

n 平台自动水平——当臂杆角度变化时平台自动保持水平。当平台倾斜超过2度时发出警报，当平台倾斜超过3度时，系统切断臂杆升降功能和平台调平功能，以保护操作者安全。

n 控制面板上的所有功能以简单易懂的象形符号标示。

（六）液压系统

液压元件——驱动泵和行驶马达是国际著名公司的产品。

全压力液压过滤——配置泵（油箱）之外的液压过滤以及回油过滤。

液压系统模块——在改善可维护性和故障检修的同时提供了可靠性。合并了液压到四个液压模块，分别用于臂杆功能、制动功能、转向功能、平台功能和辅助驱动功能，在增加可靠性的同时减少了软管、接头和可能的泄露。

30升液压油箱——提供一个冷却的液压系统来延长组件的寿命。液压油箱有油位计，吸收滤网，回油滤器。这个装置能提供一个冷却的液压系统来延长组件寿命，增强抗腐蚀和改善监控系统性能的能力。

五、防腐、涂漆

    1、金属结构所用钢板焊接前进行表面除锈处理。车架、臂架、转台支架、外壳的表面除锈质量等级不低于GB/T8923 中的Sa2 1/2 级或St3 级，其余部分应达到Sa2 或St2 级。

2、漆膜厚度为每层25～35μm，总厚度为75～105μm，漆膜附着力符合GB9286规定的一级质量要求。设备经长期使用后，漆面无褪色、脱落等现象。
